Hoymiles HMS-2000-4T: Schritt-für-Schritt-Montageanleitung für Ihr Balkonkraftwerk
Die Montage des Hoymiles HMS-2000-4T erfordert etwas Planung, aber mit der richtigen Anleitung ist das kein Hexenwerk. Dieser Wechselrichter ist für den Betrieb mit bis zu vier Solarmodulen ausgelegt und ermöglicht eine Gesamtleistung von bis zu 2000 Watt auf der DC-Seite. In dieser Schritt-für-Schritt-Anleitung zeigen wir Ihnen, wie Sie den HMS-2000-4T sicher und korrekt an Ihrem Balkon, der Fassade oder auf dem Flachdach montieren und in Betrieb nehmen.
Warum ist die Montage des Hoymiles HMS-2000-4T besonders?
Der Hoymiles HMS-2000-4T ist kein gewöhnlicher Mikrowechselrichter. Mit seinen vier Eingangskanälen (4T=4 Tracker) und der hohen DC-Eingangsleistung von bis zu 2000 Watt fällt er baulich etwas größer aus als die klassischen 600-Watt-Modelle. Das Gewicht beträgt rund 6,2 Kilogramm, was bei der Auswahl des Montageorts und der Befestigung beachtet werden muss. Im Vergleich zu Modellen wie dem Hoymiles HMS-800W-2T oder dem Hoymiles HMS-1600-4T ist besonders der seitliche Kabelabgang zu beachten, der genügend Platz für die MC4-Stecker benötigt. Lesen Sie unseren Artikel über Technik und Leistungsdaten für die genauen Abmessungen.

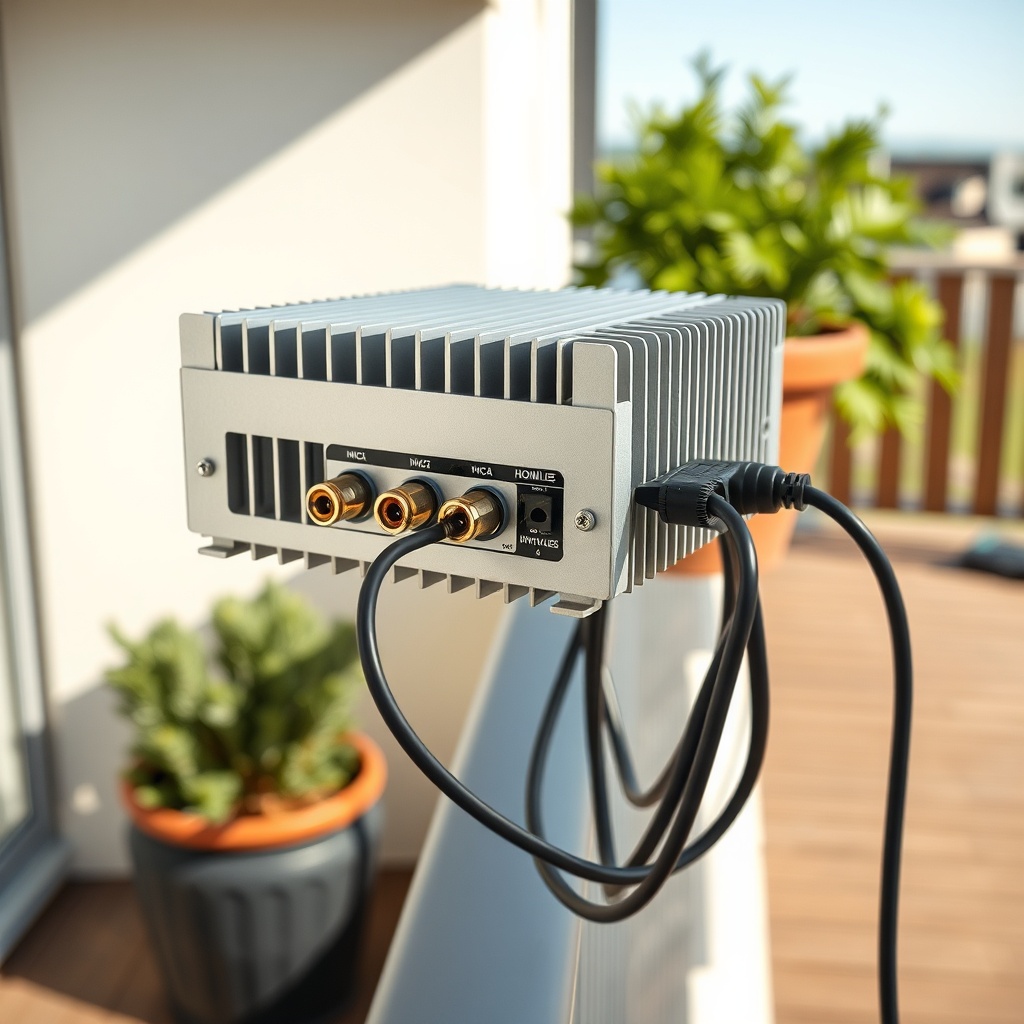

Ein weiteres Merkmal: Der HMS-2000-4T verfügt über eine integrierte Kühlrippenstruktur. Diese benötigt freie Luftzirkulation – die Montage in einer geschlossenen Nische ist daher nicht zu empfehlen. Am besten montieren Sie den Wechselrichter an einer schattigen Stelle (Nordseite des Balkons oder unter dem Dachvorsprung), um eine Überhitzung bei voller Sonne zu vermeiden.
Welches Montagematerial wird für den HMS-2000-4T benötigt?
Bevor Sie loslegen, stellen Sie sicher, dass Sie folgendes Material zur Hand haben:
- Befestigungsset: Edelstahlblechschrauben (M5 oder M6) mit Unterlegscheiben – passend für Ihr Balustradenprofil. Eine Sicherung gegen Herausrutschen (z.B. selbstsichernde Muttern) ist empfehlenswert.
- Montageplatte oder -bügel: Hoymiles liefert den HMS-2000-4T standardmäßig ohne Montagehalterung. Sie benötigen ein optionales Montageset (z.B. das offizielle „Hoymiles Montagebügel-Set“) oder eine universelle Alu-Schiene, die Sie an der Balustrade verschrauben. Alternativ können Sie die mitgelieferten Langlöcher direkt nutzen, wenn Ihre Konstruktion passende Bohrungen aufweist.
- Kabelbinder und Kabelkanal: Zur ordentlichen Fixierung der MC4-Kabel (Solar) und des AC-Ausgangskabels. Verwenden Sie UV-beständige Kabelbinder (schwarz ist besser als weiß).
- Werkzeug: Akkuschrauber mit Bit-Aufsatz, Inbusschlüssel (falls benötigt), Seitenschneider, möglicherweise eine Bohrmaschine für Bohrungen in Stein oder Beton.
- Prüfmittel: Ein Multimeter zur Durchgangsprüfung und ein Spannungsprüfer (optional) – vor allem für die AC-Seite wichtig.
Wichtig: Der Hoymiles HMS-2000-4T arbeitet mit vier MPPT-Trackern. Jeder Tracker kann ein einzelnes Modul oder eine Parallelschaltung von Modulen (maximal 2 Module pro Kanal) verarbeiten. Die Vorarbeit bei der Modulvorbereitung (z.B. Anschluss der MC4-Stecker an die Module) sollte komplett abgeschlossen sein, bevor der Wechselrichter montiert wird.
Schritt 1: Vorbereitung der Montagefläche und Kabelverlegung
Wählen Sie einen Ort, der windgeschützt und vor direkter Witterung geschützt ist. Ideal ist die Unterseite eines Balkonvorsprungs, eine stabile Fassadenhalterung oder ein spezieller Mikrowechselrichter-Halter auf dem Dach. Der HMS-2000-4T ist spritzwassergeschützt (IP67), aber die Steckverbindungen sollten möglichst nicht dauerhaft nass werden.
Hinweis zur Kabelverlegung: Die vier Solarmodule werden über MC4-Stecker an die vier Eingänge (1 bis 4) angeschlossen. Achten Sie auf die Polarität – jedes Kabel ist farblich markiert (rot/plus, schwarz/minus). Die AC-Seite hat einen einfachen Schuko- oder Wieland-Stecker (je nach Ausführung). Verlegen Sie das AC-Kabel bis zum nächsten freien Stromkreis – idealerweise direkt zur Einspeisesteckdose (siehe unseren Artikel zur korrekten Einspeisung).
Ein häufiger Fehler: Die Kabel der Solarmodule sollten nicht beschädigt oder stark geknickt werden. Verwenden Sie Kabelkanäle auf dem Balkon, um die Kabel sauber zu führen. Wenn die Module auf dem Flachdach stehen, müssen die Kabel in einem witterungsbeständigen Kabelkanal verlegt werden – der HMS-2000-4T sollte in Reichweite dieser Kabel sein, ohne dass die Stecker übermäßigem Zug ausgesetzt sind.

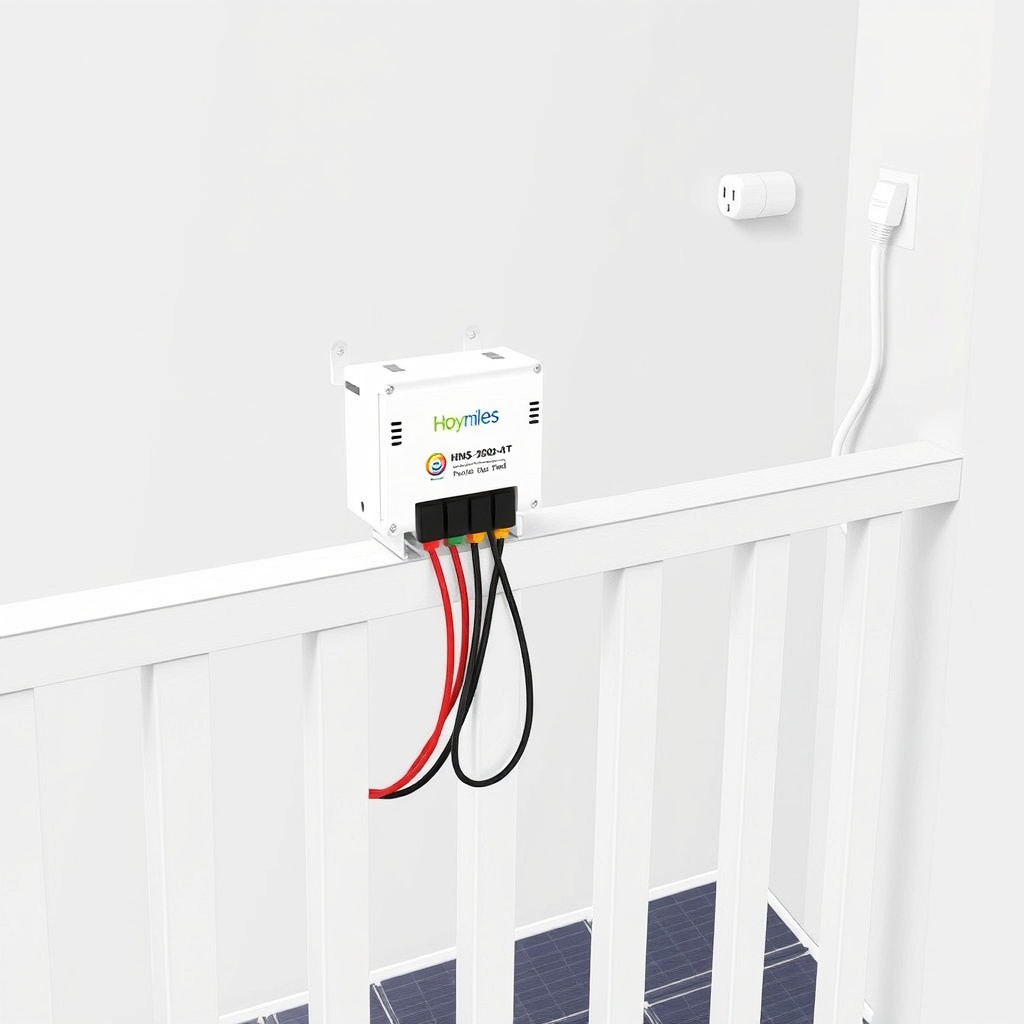

Schritt 2: Montage des Wechselrichters an der Halterung
Der Hoymiles HMS-2000-4T wird in der Regel an der Balustrade oder an einer Wandhalterung befestigt. Gehen Sie dabei wie folgt vor:
- Befestigungslöcher lokalisieren: Der HMS-2000-4T hat auf der Rückseite vier Langlöcher (M6-Gewinde). Diese sind für die Aufnahme von Schrauben oder Haken vorgesehen.
- Montageplatte anbringen: Wenn Sie eine separate Montageplatte verwenden (empfohlen), schrauben Sie diese zuerst fest an der gewünschten Stelle (an der Balustrade oder an der Fassade). Achten Sie darauf, dass die Platte waagerecht ausgerichtet ist.
- Wechselrichter aufsetzen: Setzen Sie den HMS-2000-4T vorsichtig auf die Platte oder die vorgesehenen Haken. Die Langlöcher müssen mit den Bohrungen der Platte übereinstimmen.
- Verschrauben: Ziehen Sie die Schrauben handfest an. Überdrehen Sie nicht – das Gehäuse besteht aus Aluminium und kann beschädigt werden. Die Sicherung gegen Lösen (z.B. Unterlegscheibe) ist besonders bei windigen Standorten wichtig.
- Kabel vor Anzug einfädeln: Stellen Sie sicher, dass alle Kabel (DC und AC) bereits durch die Kabeldurchführungen geführt sind, bevor Sie die Schrauben endgültig festziehen.
Tipp: Verwenden Sie eine Wasserwaage, um die Ausrichtung zu prüfen. Ein schief montierter Wechselrichter kann nicht nur unschön aussehen, sondern auch zu Spannungen in den Kabeln führen. Eine sorgfältige Montage vermeidet spätere Wartungsprobleme.
Schritt 3: Anschluss der Solarmodule an den HMS-2000-4T
Der Anschluss der Module ist der kritischste Schritt. Der Hoymiles HMS-2000-4T hat vier MPPT-Eingänge (Tracker). Pro Tracker können Sie ein einzelnes Solarmodul (z.B. 350Wp bis 500Wp) oder zwei Module in Serie (bis zu etwa 800Wp pro Kanal) anschließen. Die maximale Leerlaufspannung pro Kanal beträgt 60V DC – achten Sie darauf, dass Ihre Module diese Spannung nicht überschreiten.
Anschluss in der Praxis:
- Schließen Sie zuerst alle Module an den entsprechenden Tracker an. Verwenden Sie die mitgelieferten MC4-Y-Stecker (falls Sie zwei Module pro Kanal anschließen).
- Verbinden Sie die DC-Stecker des Moduls mit den Eingangsbuchsen am Wechselrichter. Die Buchsen sind mit „PV1+“ und „PV1-„, „PV2+“, usw. beschriftet.
- Achten Sie auf die Polarität: Falschpolung führt zur sofortigen Fehlermeldung. Ein Multimeter kann vor dem Einstecken die Spannung prüfen – das rote Kabel (Plus) messen Sie gegen das schwarze (Minus) – die Spannung sollte positiv und unter der Leerlaufspannung des Moduls liegen (z.B. 40V bei einem 400Wp-Modul).
- Stecken Sie die Stecker fest ineinander, bis Sie ein Klicken hören. Die Buchsen sind mit Schnappverschlüssen gesichert.
- Wiederholen Sie den Vorgang für alle vier Eingänge.
Wichtig: Der HMS-2000-4T startet erst, wenn auf mindestens einem Kanal eine DC-Spannung von mindestens 30V anliegt. Bei grauem Himmel müssen Sie unter Umständen warten, bis die Module genügend Licht haben. In unserem Ertragstest haben wir gemessen, wie sich der Wechselrichter bei verschiedenen Sonnenständen verhält.
Schritt 4: Inbetriebnahme und Prüfung
Nach der Montage und dem Anschluss der Solarmodule folgt die Inbetriebnahme:
- Netzstecker einstecken: Stecken Sie den AC-Stecker des HMS-2000-4T in eine dafür vorgesehene Einspeisesteckdose (Schuko oder Wieland). Der Wechselrichter benötigt etwa 10–20 Sekunden, um das Netz zu synchronisieren.
- Status-LED beobachten: Der Hoymiles HMS-2000-4T hat eine grüne LED, die nach erfolgreicher Synchronisation dauerhaft leuchtet. Blinkt sie rot, liegt ein Fehler vor – siehe unsere Fehlerbehebungs-Seite für die genaue Bedeutung der Blinkcodes.
- Leistungsmessung per App: Wenn Sie die DTU (Datenübertragungseinheit) angeschlossen haben (optional), können Sie über die Hoymiles-App die aktuelle Leistung pro Modul ablesen. Überprüfen Sie, ob alle vier Kanäle etwa gleich viel liefern, wenn die Sonne scheint.
- Sicherheitsprüfung: Prüfen Sie nach einer Stunde Betrieb die Gehäusetemperatur – der Wechselrichter erwärmt sich, aber die Kühlrippen sollten sich nicht heißer als etwa 60°C anfühlen. Ist es deutlich wärmer (über 80°C), überprüfen Sie die Montage auf ausreichende Luftzirkulation.
Wir empfehlen, die Montage am besten morgens durchzuführen, wenn die Module noch kalt sind und die Gefahr eines Stromschlags geringer ist. Natürlich ist die DC-Spannung von bis zu 60V nicht lebensgefährlich, aber dennoch sollte man mit Respekt arbeiten (Handschuhe, keine nassen Hände). Beachten Sie auch die rechtlichen Vorschriften zur Eigeninstallation in Deutschland.
Was sagen Anwender über die Montage des HMS-2000-4T?
Wir haben einige Rückmeldungen von Besitzern des Hoymiles HMS-2000-4T gesammelt, die die Montage selbst durchgeführt haben:
- „Die Langlöcher sind praktisch, aber die Schrauben sollten aus Edelstahl sein – bei mir haben die mitgelieferten (Hoymiles-Zubehör) etwas geklappert. Habe sie durch M6-Edelstahlschrauben mit Mutter ersetzt – jetzt sitzt es bombenfest.“
- „Die Kabelführung war knifflig: Vier Module bedeuten vier dicke MC4-Kabel plus AC-Kabel. Ich habe einen Kabelkanal auf der Rückseite der Balustrade angebracht – das sieht jetzt professionell aus und die Kabel sind geschützt.“
- „Der Wechselrichter startet zügig, sobald die Module 35V liefern. Bei bewölktem Himmel hat es manchmal 20 Minuten gedauert, bis die grüne LED leuchtete – das ist normal, wie ich heute weiß.“
Ein häufiger Kritikpunkt ist, dass die offizielle Montageanleitung von Hoymiles sehr allgemein gehalten ist. Viele Anwender bemängeln, dass keine konkrete Angabe zur Schraubengröße gemacht wird. Nach eigener Erfahrung passen M6-Schrauben in die Langlöcher, die Sie mit einem maximalen Drehmoment von 5 Nm anziehen sollten – nicht mehr. Wer sich für eine Alternative zu Hoymiles interessiert, sollte unseren Mikrowechselrichter-Vergleich lesen.
Tabelle: Montage-Fehlertypen beim HMS-2000-4T
| Fehlertyp | In der Regel nicht dringend | Sollte bald behoben werden |
|---|---|---|
| Montageplatte leicht schief | Kann nachjustiert werden, wenn die Kabel nicht unter Zug stehen. Das Gehäuse hat etwas Spiel. | Wenn die Kabel gequetscht werden oder der Wechselrichter wackelt – sofort korrigieren. |
| AC-Kabel zu lang | Kann mit Kabelbindern sauber verlegt werden, solange keine Knickstellen entstehen. | Wenn das Kabel auf dem Boden liegt (Stolperfalle) oder durch Fenster/Tür gequetscht wird. |
| MC4-Stecker nicht richtig eingerastet | Kann zu sporadischen Spannungsausfällen führen – bei der Montage immer auf ein hörbares Klicken achten. | Sofort checken – schlechter Kontakt kann Lichtbögen verursachen und Module beschädigen. |
| Wechselrichter in voller Sonne installiert | Reduziert die Lebensdauer der Elektronik, aber der HMS-2000-4T hat einen Temperaturschutz. | Wenn die Leistung bei 30°C Außentemperatur stark einbricht – Montageplatz wechseln. |
Häufig gestellte Fragen (FAQ) zur Montage des HMS-2000-4T
1. Kann ich den Hoymiles HMS-2000-4T auch auf dem Flachdach montieren?
Ja, das ist möglich. Sie benötigen ein entsprechendes Montagesystem (z.B. Ziegel- oder Flachdachhalter), das Sie mit den Langlöchern des Wechselrichters verbinden. Achten Sie auf ausreichende Höhe über dem Dach, damit die Kühlrippen belüftet werden.
2. Muss der Wechselrichter geerdet werden?
Der Hoymiles HMS-2000-4T ist nach Schutzklasse I gebaut. Der AC-Ausgang ist über den Schukostecker geerdet. Es ist keine separate Erdung der DC-Seite notwendig, aber eine Potentialausgleichsschiene kann bei Blitzgefahr sinnvoll sein – konsultieren Sie dafür einen Elektriker.
3. Wie befestige ich den Wechselrichter an der Balustrade ohne Löcher zu bohren?
Es gibt spezielle Klemmsysteme (z.B. von K2 oder Renusol), die die Balustrade einklemmen. Wichtig: Mindestens 60 kg Zugkraft aushalten – der HMS-2000-4T wiegt 6,2 kg, plus Kabelzug. Prüfen Sie die Stabilität vor dem Loslassen.
4. Welche Schrauben passen in die Langlöcher des HMS-2000-4T?
Die Langlöcher haben ein M6-Gewinde (6 mm Durchmesser). Verwenden Sie Schrauben mit einer Länge von 10–20 mm (je nach Montageplatte) und Unterlegscheiben aus Edelstahl. Anzugsmoment maximal 5 Nm.
5. Kann ich den Wechselrichter nachträglich versetzen?
Ja, der HMS-2000-4T ist für den mobilen Einsatz ausgelegt. Bauen Sie die Schrauben vorsichtig aus, lösen Sie die Kabel und montieren Sie ihn am neuen Ort. Achten Sie darauf, dass die Kabel nicht mehr als 20 Meter vom Wechselrichter entfernt sein sollten (bei 4 mm² Kabelquerschnitt).
6. Wie schütze ich den Wechselrichter vor Vögeln?
Vögel mögen die Kühlrippen nicht – sie setzen sich meist oben drauf. Ein Schutzgitter oder ein Drahtgitter um den Wechselrichter herum hilft. Achten Sie darauf, dass das Gitter die Luftzirkulation nicht behindert. Alternativ: Montieren Sie den Wechselrichter an einer Stelle, die für Vögel schwer erreichbar ist (z.B. unter dem Dachüberstand).
